Vad är ett pallställ?

A pallställ System är ett materiallagringsramverk utformat för att hålla varor arrangerade på pallar i flera horisontella nivåer inom ett lager eller distributionsanläggning. Det är den mest använda lagringslösningen inom kommersiella lager över hela världen , vilket gör det möjligt för anläggningar att maximera vertikalt utrymme, organisera lager systematiskt och ge gaffeltruck eller skjutstativtruck tillgång till varje lagrad pall.

Som mest grundläggande består pallställ av upprättstående stålramar (pelare), horisontella lastbalkar som spänner mellan stolparna och olika stag- och säkerhetstillbehör. Pallar lastade med gods placeras på balkarna med gaffeltruckar, vilket skapar organiserade rader och lagringsnivåer som sträcker sig uppåt genom den tillgängliga lagerhöjden - vanligtvis 6 till 12 meter eller mer i moderna höglager.

Det grundläggande syftet med pallställ är att omvandla rå golvyta till volymetrisk lagringskapacitet. Ett lager med 6 meters fri höjd och ett standard selektivt hyllsystem kan lagra tre till fyra gånger fler pallplatser än samma golvyta som används för stapling av golv på en nivå — vilket gör ställningar till en av de investeringar som har störst effekt en logistikverksamhet kan göra.

Kärnkomponenter i ett pallställssystem

Att förstå de strukturella komponenterna i pallställ hjälper operatörer att specificera, installera och underhålla system korrekt. Varje element spelar en definierad roll i lastvägen från lagrat gods ner till lagergolvet.

Upprättstående ramar

Upprättstående ramar är den vertikala ryggraden i inredningsstrukturen. Varje ram består av två upprättstående pelare förbundna med horisontell och diagonal stag för att bilda en styv panel. De tillverkas i olika höjder (vanligtvis 3 till 12 meter), djup (600 mm till 1 100 mm) och sektionsprofiler (typiskt C-sektion eller öppen sektion stål) för att passa olika belastnings- och höjdkrav. Den stående pelarprofilen bestämmer inredningssystemets lastkapacitet — tyngre profiler bär högre belastningar och motstår större böjkrafter från stötar.

Ladda balkar

Lastbalkar är horisontella stålelement som förbinder par av upprättstående ramar och direkt stödjer palllasten. De finns i olika längder (vanligtvis 1 800 mm till 3 600 mm) och sektionsdjup för att rymma enkla, dubbla eller trippelpallar. Balkar ansluts till upprättstående ramar via en säkerhetsklämma eller låskopplingssystem, vilket möjliggör höjdjustering i standardsteg på 50 mm eller 75 mm för att rymma olika pall- och produkthöjder utan verktyg.

Strålnivåer och fackkonfiguration

En enda inredningsfack består av två upprättstående ramar med en uppsättning lastbalkar på varje lagernivå. Antalet balknivåer per fack bestäms av höjden på ramen och det utrymme som krävs ovanför varje pall. En typisk 6-meters stående ram med standard 1 200 mm höga pallar kan rymmas tre till fyra strålnivåer , var och en rymmer en, två eller tre pallar beroende på balklängd och palldimensioner.

Bottenplattor och golvankare

Varje upprättstående ram sitter på en bottenplatta som fördelar punktbelastningen i lagrets golvplatta. Basplattor är förankrade i golvet med kemiska eller mekaniska ankare som specificeras av en konstruktionsingenjör baserat på inställningsbelastningar och betongplattors specifikationer. Korrekt golvförankring är ett säkerhetskritiskt krav och föreskrivs av standarder för ställinstallation på de flesta marknader.

Säkerhets- och skyddstillbehör

En fullständigt specificerad inredningsinstallation inkluderar en rad säkerhetstillbehör: pelarskydd och gångändskydd för att absorbera gaffeltruckstötar, raddistanser för att bibehålla konsekventa rygg-till-rygg gångbredder, pallstödstänger eller vajerdäck för icke-standardiserade pallstorlekar, säkerhetsnålar på balkanslutningar och lastskyltar som visar den maximalt tillåtna nivån per fack och last. Dessa komponenter är väsentliga för både strukturell säkerhet och regelefterlevnad.

Typer av pallställssystem

Pallställ är inte en enda produkt – det är en familj av lagringssystem, vart och ett konstruerat för en annan balans mellan lagringstäthet, selektivitet, produktgenomströmning och kompatibilitet med hanteringsutrustning. Att välja rätt typ är grundläggande för lagereffektivitet.

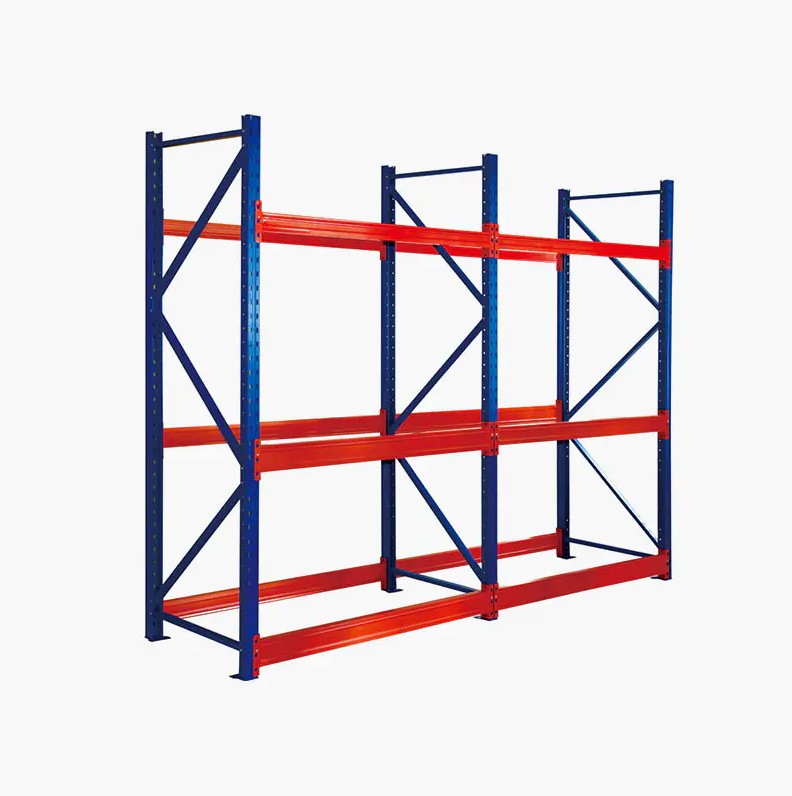

Selektivt pallställ

Selektivt ställ är den vanligaste typen över hela världen, kännetecknad av en djup palllagring med direkt tillgång till varje pallposition från gången. Det erbjuder 100 % selektivitet — vilken pall som helst kan hämtas utan att flytta en annan — vilket gör den idealisk för verksamheter med höga SKU-antal, blandat lager eller först-in-först-ut (FIFO) rotationskrav. Dess enkelhet, flexibilitet och kompatibilitet med standardgaffeltruckar för motvikt och räckvidd gör den till standardvalet för de flesta allmänna lagertillämpningar.

Dubbla djupa ställningar

Dubbeldjupa ställningar lagrar pallar två positioner djupt per körfält, åtkomliga från en gång med hjälp av en dubbel-djup skjutstativtruck. Denna konfiguration ökar lagringstätheten med ungefär 30 till 40 % jämfört med selektivt ställ med enkel djup genom att minska antalet gångar som krävs, på bekostnad av minskad selektivitet — den bakre pallen i varje körfält är tillgänglig först efter att den främre pallen har tagits bort. Den passar verksamheter med flera pallar med samma SKU och måttliga genomströmningskrav.

Drive-In och Drive-Through rack

Drive-in-ställ gör det möjligt för gaffeltruckar att köra direkt in i ställkonstruktionen för att placera eller hämta pallar på kontinuerliga rälsstyrningar. Banor kan vara 5 till 10 eller fler pallar djupa , vilket gör detta till det statiska inredningsalternativet med högsta densitet för bulklagring av homogena produkter. Drive-in-ställen fungerar på en sist-in-först-ut-basis (en gånggång per körfält), medan genomkörningsställen har åtkomstgångar i båda ändar av varje körfält, vilket möjliggör FIFO-rotation. Dessa system används vanligtvis i kyllager och bulkmatlager där ett litet antal SKU:er lagras i mycket stora kvantiteter.

Push-Back rack

Push-back rack använder vanligtvis ett vagn-och-rälssystem inom varje körfält 2 till 5 pallar djupa . När en ny pall lastas, skjuter den tillbaka de befintliga pallarna på lutande vagnar. När den främre pallen tas bort rullar de återstående pallarna framåt under tyngdkraften. Detta system kombinerar rimlig lagringstäthet med LIFO-åtkomst från en enda sida, med standardskjutstativtruckar utan några speciella tillbehör.

Pallflödesställ

Pallflödesställen (eller gravitationsflödet) använder lutande rull- eller hjulbanor som tillåter pallar att flyta med tyngdkraften från laständen till plockytan. Pallar lastas baktill och hämtas framifrån, försörjning äkta FIFO-rotation automatiskt utan någon operatörsinblandning. Detta system är särskilt effektivt för ömtåliga varor, läkemedel och produkter med strikta krav på datumrotation. Bandjup på 10 till 20 pallpositioner kan uppnås, vilket ger mycket hög lagringstäthet.

Fribärande ställ

Fribärande ställningar använder horisontella armar som skjuter ut från en central pelare snarare än slutna fack med balkar, vilket gör den idealisk för förvaring av långa, oregelbundet formade föremål som inte skulle passa i konventionella hyllor - inklusive timmer, stålstång, rör, möbler och plåtmaterial. Även om det inte är ett pallställssystem i konventionell mening, är det ett kritiskt komplement till palllagring i många distributionsanläggningar och tillverkningslager.

Mobilt pallställ

Mobilt ställ monterar standard selektiva ställfack på motoriserade baser som rör sig på golvskenor, vilket komprimerar hela ställinstallationen till ett enda rörligt block när det inte används. Endast en gång är öppen åt gången, vilket eliminerar alla utom en gång från planlösningen och ökar lagringskapaciteten med upp till 80 % jämfört med statiskt selektivt ställ i samma golvyta. Mobila inredningar används ofta i arkivförvaring, kylhus och högvärdesvarulager där utrymmeseffektivitet motiverar den högre systemkostnaden.

Jämförelse av typ av pallställ

Tabellen nedan sammanfattar de viktigaste egenskaperna hos de vanligaste typerna av pallställ för att styra val av system baserat på operativa prioriteringar.

Branscher som förlitar sig på pallställ

Pallställ är ett universellt lagerverktyg som används i praktiskt taget alla sektorer av den moderna ekonomin. Dess skalbarhet och anpassningsförmåga gör den lämplig för verksamheter som sträcker sig från små regionala distributionscenter till enorma automatiserade anläggningar som täcker hundratusentals kvadratmeter.

• Detaljhandel och e-handelsdistribution: Högkapacitetsanläggningar med tusentals SKU:er förlitar sig på selektivt ställ för direkt åtkomst till varje produkt, vilket stöder snabba orderplocknings- och påfyllningscykler som krävs av modellerna för leverans nästa dag och samma dag.
• Mat och dryck: Omgivande, kylda och frysta livsmedelslager använder pallställ konfigurerade för FIFO-rotation för att hantera ömtåligt lager. Kylhusmiljöer gör utrymmeseffektiviteten med drive-in eller flow racking särskilt värdefull, eftersom kylning av oanvänt gångutrymme är dyrt.
• Läkemedel och hälsovård: Strikta myndighetskrav för produktspårbarhet och datumrotation gör pallflödesställ till standard inom läkemedelsdistribution. Rena, tillgängliga inredningskonfigurationer stöder också överensstämmelse med standarder för god distributionssed (GDP).
• Fordon och tillverkning: Komponentlager som stödjer produktionslinjer kräver pålitlig, omedelbar tillgång till delar och underenheter, ofta i en JIT-modell (just-in-time). Selektiva inredningar med smalgångskonfigurationer maximerar kapaciteten inom de begränsade fotavtrycken av fabriksnära butiker.
• Tredjepartslogistik (3PL): Leverantörer av kontraktslogistik kräver flexibla inredningssystem som kan konfigureras om i takt med att kundkontrakt och produktsortiment utvecklas. De selektiva ställningarnas justerbarhet och breda kompatibilitet med olika hanteringsutrustning gör det till det dominerande valet för 3PL-anläggningar med flera kunder.
• Byggmaterial och byggmaterial: Långformatsprodukter som timmer, rör och profiler kräver fribärande ställningar, medan säckar eller pallaterade material använder konventionella pallställ. Många bygghandlare och byggdistributörer driver båda systemtyperna i samma anläggning.

Nyckelfaktorer i design och specifikation av pallställ

En pallställsinstallation är ett strukturellt system, inte en hyllmöbel. Korrekt specifikation kräver en systematisk analys av lagermiljön, varorna som ska lagras och den hanteringsutrustning som ska användas.

Pall- och lastmått

Pallens dimensioner - oftast 1 200 × 800 mm (Euro-pall) eller 1 200 × 1 000 mm (industripall) - bestämmer den minsta balklängden och ramdjupet som krävs. Höjden och vikten på den lastade pallen bestämmer balknivåavståndet och den balk och stående sektion som krävs för att bära lasten. Typiska palllaster sträcker sig från 500 kg till 1 500 kg , med kraftiga hyllsystem som klarar laster som överstiger 3 000 kg per pallplats.

Lagerfri höjd- och golvlastning

Den tillgängliga fria höjden under det lägsta strukturella hindret (takbalk, sprinklerrör eller belysning) bestämmer den maximala inställningshöjden. Rackinstallationer måste hålla ett minsta avstånd mellan den övre balknivån och byggnadskonstruktionen - vanligtvis 500 mm till 1 000 mm för brandsläckning och belysningseffektivitet. Lagrets golvplatta måste också bedömas av en konstruktionsingenjör för att bekräfta att den kan bära punktbelastningar som utsätts av inredningsbasplattorna under full belastning.

Kompatibilitet med gaffeltruckar och hanteringsutrustning

Gångbredden bestäms direkt av hanteringsutrustningens svängradie och masthöjd. Standard motviktstruckar kräver arbetsgångar av 3 500 mm till 4 000 mm , medan skjutstativtruckar arbetar i 2 700 mm till 3 200 mm gångar. Lastbilar med smal gång (NA) och mycket smal gång (VNA) kan arbeta i gångar så smala som 1 800 mm till 2 200 mm, vilket avsevärt ökar andelen golvyta som ägnas åt lagring snarare än cirkulation. Valet av hanteringsutrustning bör göras i samband med — inte efter — utformningen av inredningssystemet.

Integration av brandsäkerhet och sprinklersystem

Installationer av pallställ måste uppfylla brandsäkerhetsbestämmelser som omfattar krav på sprinkler i rack, utrymme för rökkanaler mellan rygg-mot-rygg-rader och brandriskklassificering av lagrat gods. I många jurisdiktioner kräver ställningar över en viss höjd sprinklerhuvuden i rack på mellanliggande nivåer, och racklayouten måste ge fria rökkanaler – vanligtvis 75 till 150 mm fria mellanrum mellan rygg mot rygg ramrader — för att tillåta värme och gaser att stiga till taknivådetekteringssystem i händelse av brand.

Lastkapacitet för pallställ: Hur den beräknas

Lastkapaciteten i pallställen uttrycks på tre nivåer: per pallposition (den maximala vikt som en pall och dess last kan lägga på ett balkpar), per balknivå (den totala belastningen på alla pallpositioner över ett par balkar) och per bay (den totala belastningen på alla balknivåer inom ett upprätt ramutrymme). Att överbelasta någon av dessa tre nivåer är en allvarlig strukturell säkerhetsrisk och är en av de främsta orsakerna till att ställningar kollapsar i lager globalt.

Lastkapaciteten bestäms av ställtillverkaren genom tekniska beräkningar och fysiska tester i enlighet med standarder som EN 15512 (Europa), RMI (Nordamerika) eller AS 4084 (Australien). Varje installerat inredningsfack måste visa en lastanmälan som anger den maximalt tillåtna lasten per balknivå och per fack. Dessa lastmeddelanden är ett obligatoriskt säkerhetskrav enligt de flesta nationella inredningsstandarder och säkerhetsföreskrifter på arbetsplatsen.

Faktorer som minskar den effektiva lastkapaciteten för ett ställsystem under dess teoretiska maximum inkluderar skada på upprätt från gaffeltruck, saknade säkerhetsnålar på balkanslutningar, felaktiga balkhöjdsinställningar och golvankare. Regelbunden inspektion och omedelbar reparation av skadade komponenter är avgörande för att bibehålla systemet vid dess nominella kapacitet.

Säkerhet för pallställ: Inspektion, underhåll och efterlevnad

Pallställ är ett strukturellt system som utsätts för pågående mekanisk påfrestning från lastning, lossning och tillfällig kontakt med gaffeltrucken. Ett proaktivt inspektions- och underhållsprogram är inte valfritt – det är en laglig och säkerhetsmässig skyldighet i de flesta driftsmiljöer.

Regelbundna inspektionsintervaller

• Dagliga visuella kontroller: Lageransvariga bör omedelbart rapportera synliga skador – böjda stolpar, förskjutna balkar, saknade säkerhetsnålar eller förskjutna pelarskydd – till övervakare.
• Veckovisa dokumenterade inspektioner: En utbildad intern ställningsinspektör bör genomföra en systematisk genomgång av alla ställfack och registrera eventuella skador med hjälp av ett standardiserat färgkodssystem (Grön = säker, Amber = övervaka/reparera snart, Röd = tas ur drift omedelbart).
• Årlig expertinspektion: En kvalificerad inredningsinspektör (ackrediterad till SEMA i Storbritannien, eller motsvarande nationella standarder) bör utföra en omfattande oberoende inspektion av hela inredningsinstallationen minst en gång per år, tillhandahålla en skriftlig rapport och rekommenderade avhjälpande åtgärder.

Skadetrösklar för upprättstående pelare

Den vanligaste formen av ställningsskador är deformation av upprättstående pelare från gaffeltruckkrock på marknivå. De flesta inredningsstandarder anger att en stolpe med en synlig deformation (båge eller böj) överstiger 3 mm i 300 mm pelarlängd måste tas ur drift omedelbart och bytas ut innan facket åter tas i bruk. Även mindre, upprepade stötar ackumulerar utmattningsskador som inte är synliga för blotta ögat, vilket gör professionell inspektion nödvändig.

Pallställ och lagerutrymmesutnyttjande

Ett av de mest övertygande argumenten för pallställ är den mätbara förbättringen av utrymmesutnyttjande det ger. I ett typiskt lager är förhållandet mellan lageryta och total golvarea - och andelen av den totala byggnadsvolymen som faktiskt upptas av lagrade varor - nyckelmått för att utvärdera anläggningens effektivitet.

Ett lager som endast använder blockstapling på golvnivå vid en maximal säker stapelhöjd på 2 pallar kan uppnå en lagringstäthet på ca. 0,8 pallar per kvadratmeter golvyta . Att installera ett 6-meters selektivt ställsystem i samma utrymme, med standardgångar för 2 700 mm skjutstativtruck, kan öka detta till 2,5 till 3,5 pallar per kvadratmeter — mer än tredubbla byggnadens effektiva lagringskapacitet utan någon förändring av dess fotavtryck.

Automatiserade lagrings- och hämtningssystem (AS/RS) med ställ på upp till 40 meters höjd med robotstaplingskranar kan öka lagringstätheten till 6 till 10 pallar per kvadratmeter eller mer , som representerar den övre delen av vad pallställsteknik kan åstadkomma i kombination med lagerautomation.

Installation av pallställ: Viktiga steg

En pallställinstallation är ett strukturerat projekt som kräver noggrann planering, noggrant utförande och efterinstallationsverifiering innan systemet laddas och tas i drift.

1. Platsundersökning och golvbedömning: Mät det tillgängliga lagerutrymmet, bekräfta fria höjder, kartkolumner och hinderpositioner och beställ en golvbelastningsbedömning från en konstruktionsingenjör.
2. Systemdesign och layoutplanering: Utveckla en skalenlig layout som visar inredningsrader, gångbredder, nödutgångsvägar, brandsäkerhetskanaler och cirkulationsvägar för hanteringsutrustning. Kontrollera att balk- och ramspecifikationerna uppfyller belastningskraven.
3. Komponentleverans och iscensättning: Leverera upprättstående ramar, balkar, bottenplattor, ankare och tillbehör till platsen. Organisera komponenter efter bay för effektiv installationssekvensering.
4. Rammontage och nivellering: Ställ in bottenplattorna efter golvlayouten, sätt upp stående ramar och kontrollera vertikal inriktning. Mindre golvnivåvariationer tillgodoses genom shimsning under basplattor före förankring.
5. Golvförankring: Borra och installera kemiska eller mekaniska golvankare till specificerat ingjutningsdjup och vridmoment enligt ingenjörens specifikation. Byt inte ut ankartyper eller hoppa över ankare.
6. Balkinstallation och höjdinställning: Montera balkarna på rätt höjd för den första pallnivån, kontrollera att balklåsen eller säkerhetsnålarna är helt inkopplade vid varje anslutningspunkt.
7. Säkerhetstillbehör och lastmeddelanden: Installera pelarskydd, raddistanser, gångändskydd och eventuella nödvändiga tråddäck eller pallstöd. Fixa lastmeddelanden till varje fack innan systemet tas i drift.
8. Besiktning före användning: Genomför en formell förbruksinspektion av den färdiga installationen mot konstruktionsritningarna innan några pallar placeras på systemet.

Pallställ och integration av lagerautomation

Moderna pallställ fungerar allt mer som den strukturella ram inom vilken lagerautomationssystem fungerar. Själva hyllan rör sig inte, men systemen som lastar och hämtar pallar från den har blivit allt mer sofistikerade — från manuella gaffeltruckar till halvautomatiska styrda fordon (AGV) och helt robotiserade automatiska lagrings- och hämtningssystem (AS/RS).

Automatiserade skyttelsystem använd batteridrivna skyttelvagnar som färdas inom inredningsbanor för att placera och hämta pallar automatiskt, kontrollerat av ett lagerhanteringssystem (WMS). Dessa system är särskilt effektiva i konfigurationer med hög densitet drive-in-style, vilket eliminerar behovet av att gaffeltruckar kommer in i ställningsstrukturen helt – vilket minskar risken för strukturella skador och förbättrar genomströmningen avsevärt.

Unit-load AS/RS (automatiserade staplingskranar) arbeta i mycket smala gångar i höga hyllkonstruktioner, med hjälp av rälsstyrda kranar för att uppnå cykeltider på 60 till 120 pallrörelser per timme per krangång . Dessa system maximerar både lagringstätheten och genomströmningshastigheten, vilket gör dem till den föredragna lösningen för storskaliga distributionsverksamheter där markkostnaderna och arbetskostnaderna är betydande.
