Skydd för gaffeltruckar: En praktisk guide för att förhindra skador på lager

Under en rutinmässig genomgång på ett distributionscenter, märkte en lagerchef en liten buckla i bottenflänsen på ett pallställ som står upprätt. Ingen last fanns i den bukten, så bucklan registrerades som kosmetisk. Tre veckor senare fick en gaffeltruck som gick på samma pelare att den buckliga sektionen knäcktes, vilket skickade ett helt lager av pallar till golvet. Det är så pallställskador brukar uppstå: små kollisioner, ignorerade varningsskyltar och en struktur som misslyckas mycket tidigare än väntat.

Gaffeltruckskydd är inget tillbehör. Det är en grundläggande del av lagersäkerhet och tillgångsförvaltning. I de flesta inredningssystem är stolpar och gångändar utformade för att bära vertikala belastningar, inte laterala stötar. När en gaffeltruck träffar en oskyddad pelare med låg hastighet, kan lastkapaciteten för den delen sjunka dramatiskt. Skydda stativet före den första stöten, inspektera och underhåll sedan skyddet som en del av normal drift.

Varför skydd för pallställ är viktigare än du tror

En oskyddad stolpe är den svaga punkten i varje pallställ. Den är konstruerad för att bära kompressionsbelastningar från balkar och pallar. En gaffeltruckkollision från sidan böjer pelarens fläns, och när tvärsektionen är deformerad ändras lastvägen. Den böjda pelaren kan fortfarande hålla sin nuvarande vikt, men den förlorar det mesta av sin förmåga att absorbera ytterligare påfrestning, såsom en andra stöt, en förskjuten last eller normala rackvibrationer.

Tabellen ovan rankar de vanligaste källorna till pallställsskador i lager utan dedikerat skydd. Gaffeltruckkollisioner mot stolpar står för den största andelen, följt av stötar i gångändarna. Lastnings- och lossningsfel skapar också konsekventa skador även när ingen kollision inträffar. Denna fördelning spelar roll eftersom de två översta källorna uppstår exakt där enkla vakter kan göra skillnad. Ett skyddsprogram som täcker stolpar och gångändar kan därför hantera det mesta av risken. Procentsatserna kan variera beroende på anläggning, men mönstret är anmärkningsvärt konsekvent.

En viktig detalj är skillnaden mellan synliga och dolda skador. En buckla på baksidan av en stolpe kanske inte syns under en snabb passning, men det förändrar ändå pelarens strukturella kapacitet. Det är därför skyddet bör installeras innan skada upptäcks, inte efter att en böjd ram hittats.

Var man ska fokusera: Stolpar, stativändar och balkändar

Pallställ har tre zoner som med största sannolikhet kommer att träffas av en gaffeltruck: stolpar som vetter mot gångar, ställändar i gånghörnen och balkändar där laster kommer in och ut. Varje zon behöver en annan typ av skydd eftersom anslagsvinkeln och frekvensen är olika.

Ett effektivt tillvägagångssätt behandlar dessa tre zoner som ett system. När en gaffeltruck svänger i slutet av en gång tar kuggstångsskyddet den första träffen och dirigerar trucken bort från stolpen. När en last placeras för snabbt skyddar balkändens slagplatta låsmekanismen. På så sätt fungerar skyddet bäst när det är anpassat till varje gångs trafikmönster.

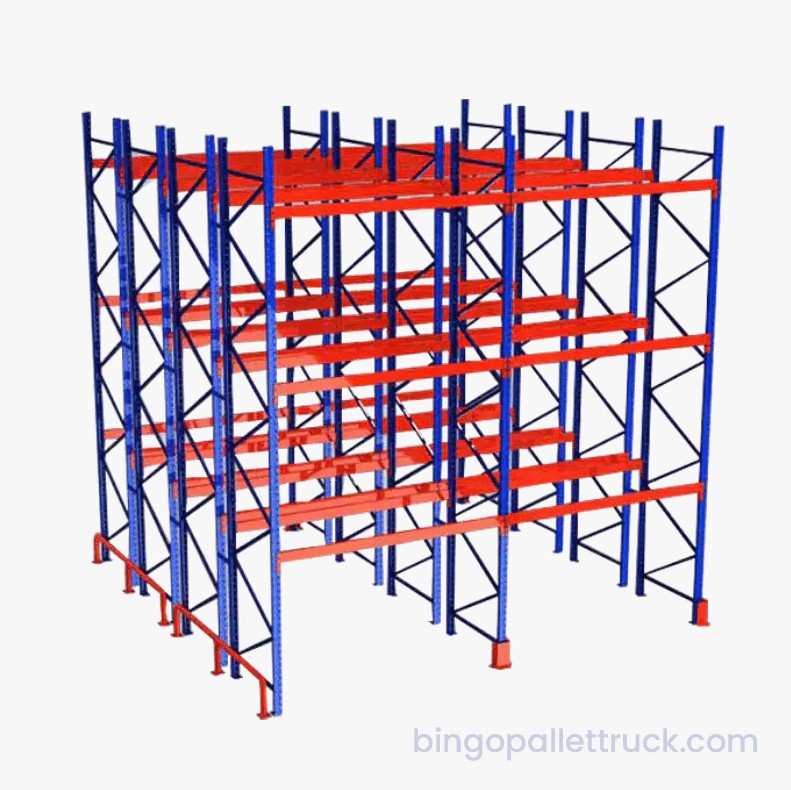

Kraftig selektiv pallställ med justerbara balkar Denna justerbara balk för pallställ klarar upp till 1800 kg per lager och passar flexibla förvaringslayouter. Den är relevant här som den strukturella basen för att utvärdera gångskydds- och truckavståndsbehov. Visa produkt →

Jämföra skyddsalternativ: skydd, barriärer och pollare

Lageroperatörer kan välja mellan flera grundläggande skyddsmetoder. Kolumnskydd lindar runt en stående, rackändskydd skyddar den yttre ytan av en rad, och pollare eller barriärer skapar en fysisk separation mellan gaffeltrucktrafik och rack. Rätt alternativ beror på gångbredden, lastbilstypen och hur ofta ett specifikt område träffas.

Kolumndiagrammet illustrerar effekten av en skiktad skyddsplan. En anläggning utan skydd kan enkelt registrera mer än tjugo rackskador per år. Genom att lägga till grundläggande pelarskydd minskar antalet direkta stående träffar, men det lämnar gångändar och balkändar exponerade. Ett fullständigt skyddsprogram, som inkluderar upprättstående skydd, ändskydd och barriärer, sänker antalet till en liten ensiffrig siffra. Detta är inte ett fast nummer; trenden överensstämmer med branschobservationer. Även en blygsam ökning av skyddet ger en snabb nedgång i reparationskostnader och stilleståndstid.

Radardiagrammet jämför två vanliga skyddsmaterial på fem prestandakriterier. Den blå polygonen visar stålskydd med hög slagtålighet och lägre installationshastighet. Den lättare polygonen visar polymerskydd med snabbare installation och något lägre slagtålighet. Kostnader och enkel underhåll är jämförbara för båda, medan sikt gynnar lättare polymerskydd i smala gångar. Avvägningen är tydlig: stål erbjuder det starkaste punktskyddet, medan polymer är lättare att installera och lättare att inspektera. För gångar med frekventa hårda stötar är stål fortfarande det säkrare valet; för områden med låg trafik ger polymer ofta tillräckligt med skydd till en lägre installationskostnad.

Layout- och designval som minskar påverkan på gaffeltrucken

Rackskydd slutar inte vid att lägga till skydd. Lagrets layout avgör hur ofta en gaffeltruck kommer i kontakt med ett ställ. Smala gångar, blinda hörn nära stativändar och lastytor utan tillräckligt med svängutrymme skapar förutsättningar för stötar. Designval kan ta bort dessa förutsättningar innan de blir ett problem.

Linjediagrammet visar ett vanligt mönster efter att ett skyddsprogram har implementerats. Under de första tre kvartalen är skadeincidenterna fortfarande höga eftersom racket inte har några dedikerade vakter. I slutet av kvartal fyra installeras skydd och operatörsutbildning påbörjas. Därefter sjunker antalet rapporterade effekter stadigt. Linjens två segment gör effekten lätt att se: den höga platån före skydd och den nedåtgående trenden efter. Detta mönster är ofta ännu starkare i anläggningar som också anpassar gångplan och trafikflöde.

• Håll avståndet mellan gaffeltruckens svängradier och kuggstångsändarna över det minimum som rekommenderas av ställtillverkaren.
• Installera speglar eller konvexa säkerhetsspeglar vid korsningar med blindgång.
• Använd golvmarkeringar med god synlighet för att guida operatörer in i lastzoner.
• Överväg flödesställ eller drive-in-ställdesign som begränsar avståndet en gaffeltruck färdas inuti ställningen.

Layoutändringar är inte alltid kostsamma. Att omplacera högtrafikerade gångar bort från rackens ändar, lägga till en vändcirkel i slutet av varje rad och träna operatörer att närma sig vinkelrätt mot racket kan minska kollisionsfrekvensen utan en större renovering.

Bygg en enkel skyddsplan för pallställ

Du behöver inte designa om hela ditt lager för att börja skydda pallställ. En praktisk plan börjar med en genomgång och slutar med schemalagda kontroller. Stegen nedan är tillräckligt enkla för en befintlig anläggning och tillräckligt flexibla för en nybyggnad.

1. Gå i varje gång och markera stolparna och stativändarna som visar eventuella böjningar, repor eller förskjutna skydd.
2. Installera skydd på de mest utsatta pelarna först, vanligtvis de två första stolparna vid varje gångände och varje pelare nära ett varv.
3. Träna truckförare att rapportera all kontakt med stativet, även om trucken inte var synligt skadad.
4. Schemalägg en dokumenterad inspektion efter varje rapporterad påverkan och en fullständig rackrevision en gång om året.
5. Se över layouten för blinda hörn och trånga vändplatser och justera trafikflödet innan du byter ut skydd.

Om själva hyllan är äldre eller inte matchar den nuvarande gaffeltruckflottan, överväg att uppgradera lagringsstrukturen som en del av en bredare säkerhetsinvestering. Ett system med hög densitet kan minska tiden en gaffeltruck tillbringar i smala rader, och ett väldesignat selektivt ställ ger det utrymme som operatörerna behöver för att placera laster säkert. För en anläggningsspecifik rekommendation, kontakta vårt team för lagerlösningar eller granska vår tillverkning av försörjningskedjan för att se hur en integrerad inställning och hantering minskar kollisionsrisken.
